Princípio de funcionamento

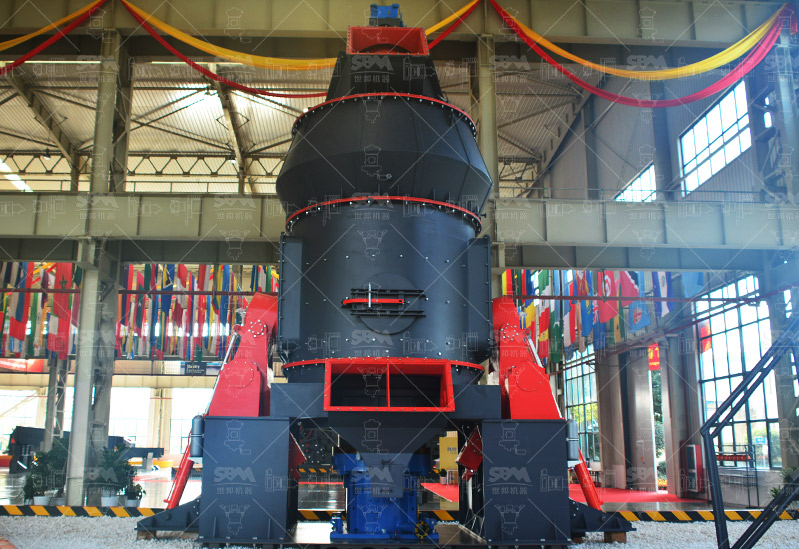

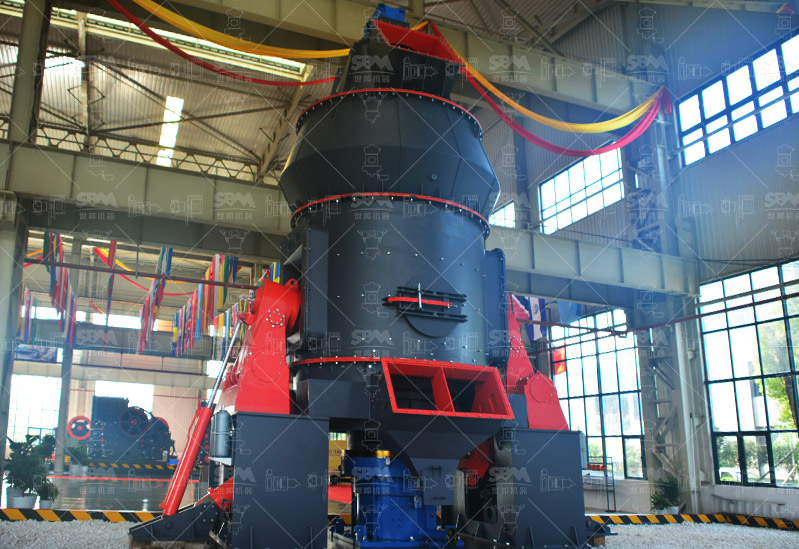

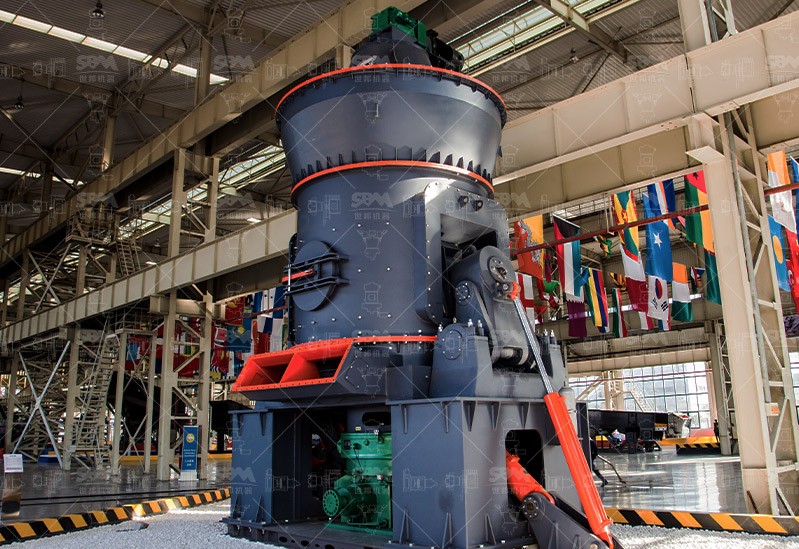

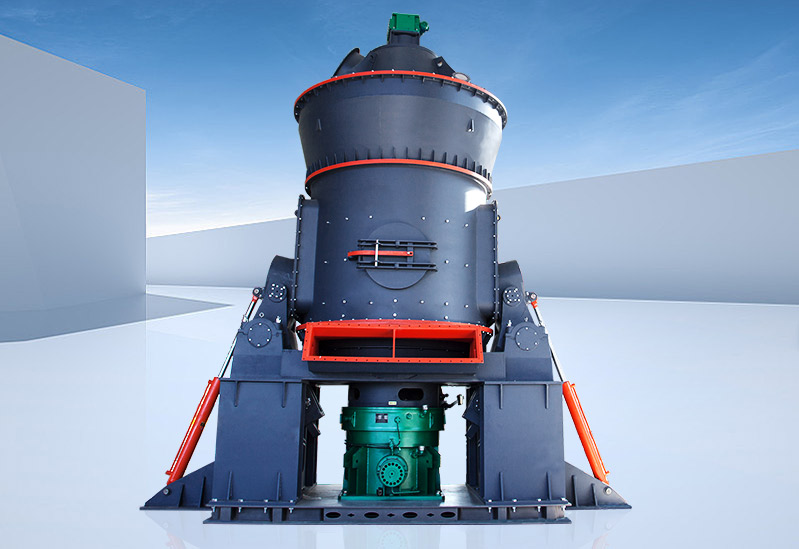

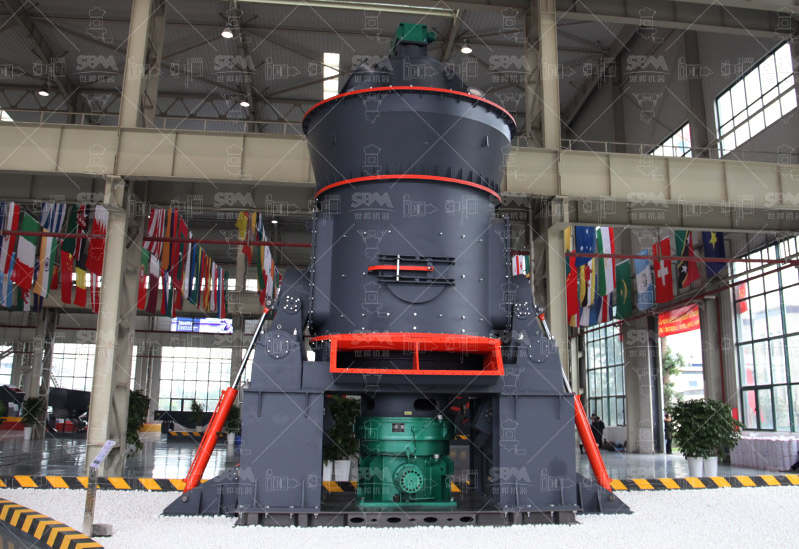

Durante o funcionamento do moinho vertical LM, o motor principal aciona a rotação do disco de moagem por meio do redutor; ao mesmo tempo, o ar quente entra na câmara de moagem pela entrada de ar, enquanto o material cai da boca de alimentação no centro do disco de moagem e, sob a ação da força centrífuga, se desloca do centro para a borda. Quando o material passa pela zona de moagem dos rolos no disco, ele é submetido à pressão dos rolos de moagem: os pedaços maiores são triturados, enquanto os grãos finos formam uma camada de material, dando origem à moagem entre grãos. O material triturado continua se deslocando em direção à borda do disco de moagem até ser levado pela forte corrente de ar na zona do anel de ventilação; as partículas maiores retornam ao disco de moagem para continuar a trituração. Quando o material no fluxo de ar passa pelo separador, as partículas grossas que não atendem aos padrões são separadas pelas pás e retornam ao disco de moagem, enquanto o pó fino qualificado segue com o fluxo de ar para o coletor de pó, tornando-se o produto final. Impurezas como pedaços de ferro misturados ao material, ao se deslocarem com o material até a borda do disco de moagem, caem para a câmara inferior do moinho devido ao seu próprio peso e são raspadas pela lâmina de raspagem instalada na parte inferior do disco de moagem para a abertura de descarga de resíduos, sendo expelidas para fora da máquina (processo conhecido como “expulsão de resíduos”).
